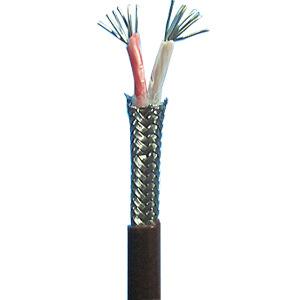

- 商品名称：500度高温补偿导线
- 添加时间：2022-08-20 11:16:47
- 电 话：0550-7311277
邮 箱：1045779281@qq.com
介绍：
500度高温补偿导线适用范围：
本产品与热电偶相配套，适用于500℃及以下高温工作环境中额定电压为300/500V及以下的冶金、石油化工、电力等工矿企业及科研部门中的温度测量和控制系统。
补偿导线型号、名称、分度号及配套用热电偶类型
型号 | 名称 | 分度号 | 配套用热电偶类型 |
KCA | 铁－铜镍22补偿型电缆 | K | 镍铬－镍硅热电偶 |
KX | 镍铬10－镍硅3延长型电缆 | ||
NC | 铁－铜镍18补偿型电缆 | N | 镍铬硅－镍硅热电偶 |
NX | 镍铬14硅－镍硅延长型导线 | ||
EX | 镍铬10－镍硅45延长型导线 | E | 镍铬－铜镍热电偶 |
JX | 铁－铜镍45延长型导线 | J | 铁－铜镍热电偶 |
2、表示方法中各代号说明及规格见表2。
项目 | 代号 | 说明 |
补偿导线型号 | （见表1） | 见表1 |
允差等级 | （省略） | 普通级 |
S | 精密级 | |
规格 | 2×导体标称截面积(mm2) | 2×(0.5~2.5) |
补偿导线产品特性
补偿导线型号 | 500℃时热电动势（μV） | ||
标称值 | 允差 | ||
普通级 | 精密级 | ||
KCA或(or) KX | 20644 | ±160 | ±85 |
NC或(or) NX | 16748 | ±143 | ±76 |
EX | 37005 | ±303 | ±162 |
JX | 27393 | ±210 | ±112 |
