补偿导线
bcdx

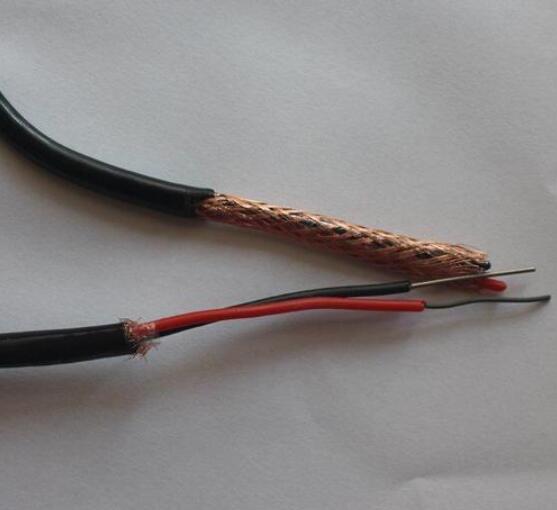

  • 商品名称:KX-HA-FGR,KX-HA-FGRP电偶用补偿导线及补偿电缆
  • 添加时间:2022-08-22 10:38:37
  •
  • 电 话:0550-7311277
    邮 箱:1045779281@qq.com
介绍:
    一:产品特点及用途
    一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性;耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺,更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性,产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
    本质按全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构,具有防爆按全性能,适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接,形成本安热电偶测温系统。
    二:产品执行标准
    GB/T4989-94(等效采用IEC584-3标准)
    三:使用特性
    1. 导体很高工作温度:耐热级:聚全氟乙丙烯(F46)200℃
     可溶性聚四氟乙烯260℃
    硅橡胶180℃
    普通级:聚氯乙烯70℃和105℃,交联聚乙烯90℃
    低烟无卤阻燃聚烯烃70℃,交联型90℃和125℃
    2.   低环境温度:  聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃
    氟塑料绝缘和护套:固定敷设-60℃,非固定敷设-20℃
    3.   电缆允许弯曲半径: 非铠装电缆很小为外径的6倍
    铜带屏蔽或钢带铠装点缆很小为电缆外径的12倍
    氟塑料绝缘和护套很小为电缆外径的10倍
    四:基本型号及名称
    1:热电偶用补偿导线



    KX-GA-VV聚氯乙烯绝缘聚氯乙烯护套JING密级K分度号热电偶补偿导线
    KX-GA-VVR聚氯乙烯绝缘聚氯乙烯护套JING密级K分度号热电偶补偿软导线
    KX-GA-VVP聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽JING密级K分度号热电偶补偿导线
    KX-GA-VVRP聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽JING密级K分度号热电偶补偿软导线
    KX-HA-FF氟塑料绝缘和护套JING密级K分度号热电偶补偿导线
    KX-HA-FFR氟塑料绝缘和护套JING密级K分度号热电偶补偿软导线
    KX-HA-FFP氟塑料绝缘和护套铜丝编织屏蔽JING密级K分度号热电偶补偿导线
    KX-HA-FFRP氟塑料绝缘和护套铜丝编织屏蔽JING密级K分度号热电偶补偿软导线
    KX-HA-FG氟塑料绝缘硅橡胶护套JING密级K分度号热电偶补偿导线
    KX-HA-FGR氟塑料绝缘硅橡胶护套JING密级K分度号热电偶补偿软导线
    KX-HA-FGP氟塑料绝缘硅橡胶护套铜丝编织屏蔽JING密级K分度号热电偶补偿导线
    KX-HA-FGRP氟塑料绝缘硅橡胶护套铜丝编织屏蔽JING密级K分度号热电偶补偿软导线
    KX-HA-FV氟塑料绝缘聚氯乙烯护套JING密级K分度号热电偶补偿导线
    KX-HA-FVR氟塑料绝缘聚氯乙烯护套JING密级K分度号热电偶补偿软导线
    KX-HA-FVP氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽JING密级K分度号热电偶补偿导线
    KX-HA-FVRP氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽JING密级K分度号热电偶补偿软导线
    KX-GA-YJV交联聚乙烯绝缘聚氯乙烯护套JING密级K分度号热电偶补偿导线
    KX-GA-YJVR交联聚乙烯绝缘聚氯乙烯护套JING密级K分度号热电偶补偿软导线
    KX-GA-YJVP交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽JING密级K分度号热电偶补偿导线
    KX-GA-YJVRP低烟无卤绝缘和护套铜丝编织屏蔽JING密级K分度号热电偶补偿软导线
    KX-GA-YDYD低烟无卤绝缘和护套JING密级K分度号热电偶补偿导线
    KX-GA- YDYD R低烟无卤绝缘和护套JING密级K分度号热电偶补偿软导线
    KX-GA- YDYD P低烟无卤绝缘和护套铜丝编织屏蔽JING密级K分度号热电偶补偿导线
    KX-GA- YDYD RP低烟无卤绝缘和护套铜丝编织屏蔽JING密级K分度号热电偶补偿软导线
    注:上述型号***列出KX,其他如SC、KC、EX、BC、TX、JX只需改变型号 一项即可,
    阻燃型补偿导线型号前加ZR,ZR192为进口PFA材料,
    屏蔽可采用镀锡铜丝屏蔽。



    2:本安型热电偶用补偿导线



    IA-KX-GA-YVP聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽JING密级K分度号本安热电偶补偿导线
    IA-KX-GA-YVRP聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽JING密级K分度号本安热电偶补偿软导线
    IA-KX-HA-FFP氟塑料绝缘和护套铜丝编织屏蔽JING密级K分度号本安热电偶补偿导线
    IA-KX-HA-FFRP氟塑料绝缘和护套铜丝编织屏蔽JING密级K分度号本安热电偶补偿软导线
    IA-KX-HA-FGP氟塑料绝缘硅橡胶护套铜丝编织屏蔽JING密级K分度号本安热电偶补偿导线
    IA-KX-HA-FGRP氟塑料绝缘硅橡胶护套铜丝编织屏蔽JING密级K分度号本安热电偶补偿软导线
    注:上述型号***列出KX,其他如SC、KC、EX、NC、TX、JX只需改变型号 一项即可,
    阻燃型在型号前加ZR,ZR192为进口PFA材料,
    屏蔽可采用镀锡铜丝屏蔽。



    3:补偿电缆



    KX-GA-VVP聚氯乙烯绝缘和护套铜丝编织总屏蔽JING密级K分度号热电偶用补偿电缆
    KX-GA-VVRP聚氯乙烯绝缘和护套铜丝编织总屏蔽JING密级K分度号热电偶用补偿软电缆
    KX-GA-VPVP聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽JING密级K分度号热电偶用补偿电缆
    KX-GA-VPVRP聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽JING密级K分度号热电偶用补偿软电缆
    KX-GA-YJVP交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽JING密级K分度号热电偶用补偿电缆
    KX-GA-YJVRP交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽JING密级K分度号热电偶用补偿软电缆
    KX-GA-YJPVP交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽JING密级K分度号热电偶用补偿电缆
    KX-GAYJPVRP交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽JING密级K分度号热电偶用补偿软电缆
    KX-HA-FFP氟塑料烯绝缘和护套铜丝编织总屏蔽JING密级K分度号热电偶用补偿电缆
    KX-HA-FFRP氟塑料烯绝缘和护套铜丝编织总屏蔽JING密级K分度号热电偶用补偿软电缆
    KX-HA-FPFP氟塑料绝缘和护套铜丝编织分屏加总屏蔽JING密级K分度号热电偶用补偿电缆
    KX-HA-FPFRP氟塑料绝缘和护套铜丝编织分屏加总屏蔽JING密级K分度号热电偶用补偿软电缆
    KX-HA-FVP氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽JING密级K分度号热电偶用补偿电缆
    KX-HA-FVRP氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽JING密级K分度号热电偶用补偿软电缆
    KX-HA-FPVP氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽JING密级K分度号热电偶用补偿电缆
    KX-HA-FPVRP氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽JING密级K分度号热电偶用补偿软电缆
    KX-HA-FGP氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽JING密级K分度号热电偶用补偿电缆
    KX-HA-FGRP氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽JING密级K分度号热电偶用补偿软电缆
    KX-HA-FPGP氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽JING密级K分度号热电偶用补偿电缆
    KX-HA-FPGRP氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽JING密级K分度号热电偶用补偿软电缆
    注:1以上基本型号***列出铜丝或镀锡丝屏蔽方式,其他屏蔽类型型号只需改变屏蔽代号即可,如P2、P3
    2 阻燃型在型号前加ZR,铠装电缆型号后加22,ZR192为进口PFA材料,耐温260℃



    4:本安型补偿电缆



    IA-KX-GA-FPVP氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽JING密级K分度号本安型热电偶用补偿电缆
    IA-KX-GA-FPVRP氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽JING密级K分度号本安型热电偶用补偿软电缆
    IA-KX-HA-FPFP氟塑料绝缘和护套铜丝编织分屏加总屏蔽JING密级K分度号本安型热电偶用补偿电缆
    IA-KX-HA-FPFRP氟塑料绝缘和护套铜丝编织分屏加总屏蔽JING密级K分度号本安型热电偶用补偿软电缆
    IA-KX-HA-FPGP氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽JING密级K分度号本安型热电偶用补偿电缆
    IA-KX-HA-FPGRP氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽JING密级K分度号本安型热电偶用补偿软电缆
    注:1以上基本型号***列出铜丝或镀锡丝屏蔽方式,其他屏蔽类型型号只需改变屏蔽代号即可,如P2、P3
    2 阻燃型在型号前加ZR,铠装电缆型号后加22,ZR192为进口PFA材料,耐温260℃



    五:代号名称和含义
    表2



    项目代号说明
    阻燃特性ZR分A、B、C级阻燃
    系列代号/IA无(本安型)
    绝缘材料Y聚乙烯
    YJ交联聚乙烯
    YD低烟无卤阻燃聚烯烃
    F聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
    护套材料YD低烟无卤阻燃聚烯烃
    V聚氯乙烯
    F聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
    G硅橡胶
    屏蔽材料P铜丝编织屏蔽
    P2铜带绕包屏蔽
    P3铝塑复合带绕包屏蔽
    导体结构A单股导体
    B7股绞合导体
    R多股绞合导体
