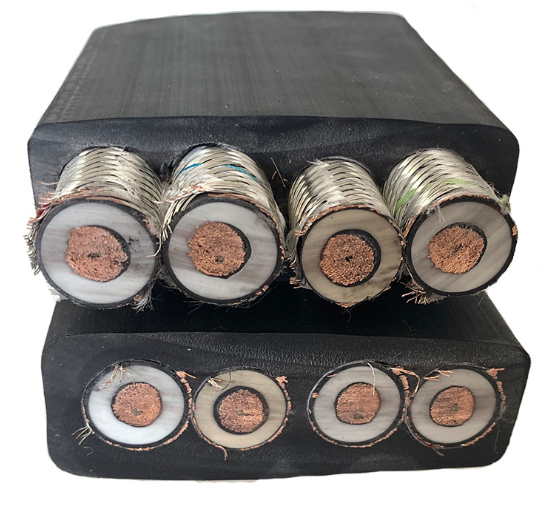

- 商品名称：扁电缆YVFRGNHP32-4*240
- 添加时间：2024-05-22 14:52:56
- 电 话：0550-7311277
邮 箱：1045779281@qq.com
扁电缆YVFRGNHP32-4*240主要适用于交流额定电压0.6/1KV及以下、钢厂、冶金等企业的钢包车及类似场合使用。电缆具有较好的耐温、防腐蚀、耐老化、柔软、抗拖拽、防溅钢水、寿命长等特点。可根据用户及设备需要设计动力、控制、通讯为一体的多芯、多组多用途的组合电缆。
二、产品执行标准 扁电缆YVFRGNHP32-4*240：企业标准.
三、使用特性
1、额定工作电压U0/U为0.6/1KV；
2、电缆导体长期允许的头等工作温度为90℃、180℃；
3、电缆短路时(***长时间不超过5S)头等工作温度250℃；
4、电缆弯曲半径***小不低于电缆实际外径的6倍。
四、基本型号及名称
型 号 | 名 称 | 电压等级 | 标称截面(mm2) | |
(KV) | 动力线芯 | 控制线芯 | ||
YEFRBG | 铜芯混合橡胶绝缘和防腐护套钢包车用抗拽软电缆 | 0.6/1 | 4--120 | 2.5--10 |
YGFRBG | 铜芯耐高温混合橡胶绝缘和防腐护套钢包车用抗拽软电缆 | 0.6/1 | 4--120 | 2.5--10 |
YVFRGNHP32 | 钢芯铜导体软芯结构丁腈绝缘缠绕耐火层编织不锈钢丝铠装钢包车用组合电缆 | 0.6/1 | 4--120 | 2.5--10 |
YGCFNHP32 | 钢芯铜导体软芯结构丁腈绝缘缠绕耐火层编织不锈钢丝铠装钢包车用组合扁电缆 | 0.6/1 | 4--120 | 2.5--10 |
YGCBNHP32 | 钢芯铜导体软芯结构硅橡胶绝缘缠绕耐火层编织不锈钢丝铠装屏蔽组合扁电缆 | 0.6/1 | 4--120 | 2.5--10 |
五、主要技术指标
性 能 项 目 | 标 准 要 求 | 单 位 | 指 标 |
导体直流电阻 | 符合GB/T3956标准规定 | Ω/KM | 符合 |
功频耐压试验(交流50HZ) | |||
动力线芯 | 3.5/5 | KV/min | 不击穿 |
控制线芯 | 1.5/5 | KV/min | 不击穿 |
0℃时绝缘电阻常数 | |||
混合橡胶≥ | 3670 | MΩ×KM | 大于 |
高温橡胶≥ | 1500 | MΩ×KM | 大于 |
阻燃特性 | 符合GB/T18380-2001要求 | 通过 | |
弯曲性能试验 | 50000 | 次 | 线芯不断裂、绝缘不开裂 |
抗拉强度 | 12 | KN | 大于 |
