电力电缆
dldl

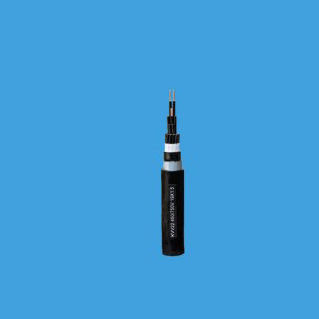

  • 商品名称:ZR192-FF46-22氟塑料耐高温电力电缆
  • 添加时间:2022-08-19 15:54:46
  •
  • 电 话:0550-7311277
    邮 箱:1045779281@qq.com
介绍:
ZR192-FF46-22,FF46-22氟塑料绝缘和护套钢带铠装电力电缆
一:产品特点及用途
本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线,具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性,高温环境电气性能稳定,载流量大,使用寿命长,广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二:产品执行标准
Q/HHTZH001.2
阻燃耐火特性试验执行GB12666-90标准
三:使用特性
1. 交流额定电压:U0/U 0.6/1KV
2. 氟塑料耐高温电缆高工作温度:
聚全氟乙丙烯(F46)绝缘不超过200℃
可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3. 低环境温度:氟塑料绝缘和护套
固定敷设-40℃,非固定敷设-15℃
4. 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5. 电缆允许弯曲半径:单芯电缆小为电缆外径的15倍
多芯电缆小为电缆外径的10倍
四:基本型号及M称(含其他型号耐高温电缆)
型号
产品M称
正常使用温度℃
FF46
氟塑料绝缘和护套电力电缆
-60-200
FF46-22
氟塑料绝缘和护套钢带铠装电力电缆
-60-200
FF46P
氟塑料绝缘和护套铜编织屏蔽电力电缆
-60-200
ZR-F46(FV)
氟塑料绝缘阻燃聚氯乙烯护套电力电缆
-40-105
ZR-F46-22(FV22)
氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
-40-105
ZR192-FF46
PFA绝缘和护套电力电缆(原料)
-60-260
ZR192-FF46P
PFA绝缘和护套铜编织屏蔽电力电缆(原料)
-60-260
ZR192-FF46-22
PFA绝缘和护套钢带铠装电力电缆(原料)
-60-260
YGC-F46(FG)
氟塑料绝缘硅橡胶护套电力电缆
-60-180
YGC-F46-22(FG22)
氟塑料绝缘钢带铠装硅橡胶护套电力电缆
-60-180
YVF-F46
氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆
-60-105
YVF-F46-22
氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆
-60-105
备注:软结构电缆在原型号中加R,导体线芯中铜丝可以采用镀锡。
五:代号M称和含义
表2
代号
代号含义
系列代号
F(F46)
聚全氟乙丙烯(F46)
YVF
丁腈胶
G
硅橡胶
192
PFA绝缘和护套
ZR(V)
阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种)
22
钢带铠装
32
细钢丝铠装
P
铜编织屏蔽
R
多股绞合导体
六:主要技术指标
1.成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。
2.20℃时绝缘电阻不小于500MΩ/KM,180℃时绝缘电阻不小于10MΩ/KM
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
