高温电缆
gwdl

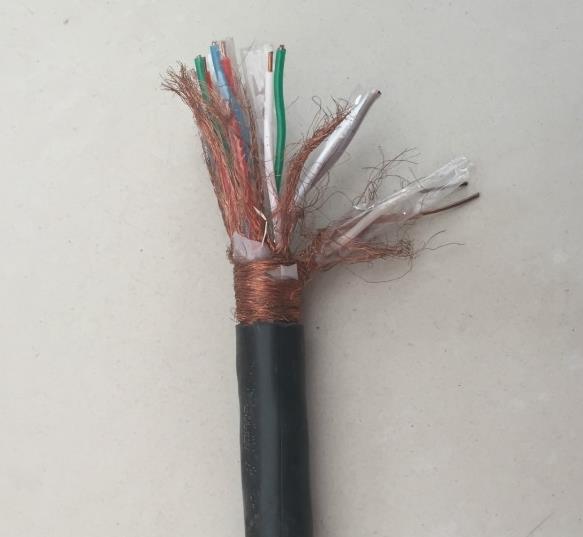

  • 商品名称:DJFFP高温计算机电缆
  • 添加时间:2023-12-07 15:27:40
  •
  • 电 话:0550-7311277
    邮 箱:1045779281@qq.com
介绍:

本产品适用于额定电压500v及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝 缘采用具有抗氧化性能的k型b类低密度聚乙烯。聚乙烯的绝缘电阻高,耐电压好,介电系数小和介质损耗温度和变频率的影响也小,不但能满足传输性能的要求,而且能确保电缆的使用寿命。

为了减少回路间的相互串扰和外部干扰,电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用:对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。

屏蔽材料有圆铜线,铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能,电缆在使用中若屏蔽对屏蔽对之间出现电位差时,不会影响信号的传输质量。


计算机电缆详细型号结构尺寸参数:

标称截面  ()

线径结构  根数/线径  (mm)

zui大外径(mm)

近似重量(kg/km)

djyvp

djyvp2

djyvp3

djyvp

djyvp2

djyvp3

1×2×0.5  1×2×0.75  1×2×1.0  1×2×1.5

1/0.80  1/0.97  1/1.13  1/1.38

7.6  8.2  8.8  9.5

7.3  7.8  8.5  9.2

9.6  10.0  10.6  11.3

65  71  81  100

47  52  61  78

83  90  103  124

1×2×2.5  2×2×0.5  2×2×0.75  2×2×1.0

1/1.78  1/0.8  1/0.97  1/1.13

10.5  10.5  11.2  12.6

10.2  10.0  10.7  12.1

12.3  12.5  13.2  14.6

132  109  134  158

109  84  106  129

164  139  165  196

2×2×1.5  2×2×2.5  3×2×0.5  3×2×0.75  3×2×1.0

1/1.38  1/1.78  1/0.80  1/0.97  1/1.13

13.8  16.2  11.0  12.2  13.7

13.3  15.7  10.5  11.7  13.2

15.8  18.2  13.0  14.2  15.7

244  270  132  169  196

211  243  105  139  165

284  343  163  202  236

3×2×1.5  3×2×2.5  4×2×0.5  4×2×0.75

1/1.38  1/1.78  1/0.8  1/0.97

15.0  17.2  11.8  12.7

14.5  16.7  11.3  12.2

17.0  19.2  12.8  14.7

249  347  165  206

214  308  135  173

303  415  199  242

4×2×1.0  4×2×1.5  4×2×2.5  5×2×0.5

1/1.13  1/1.38  1/1.78  1/0.80

14.4  15.7  18.7  13.0

14.0  15.0  18.2  12.5

16.4  17.7  20.9  15.0

249  310  462  194

206  272  400  162

295  370  518  233

5×2×0.75  5×2×1.0  5×2×1.5  5×2×2.5

1/0.97  1/1.13  1/1.38  1/1.78

14.0  16.0  17.5  20.9

13.5  15.5  17.0  20.4

16.0  18.0  19.5  23.0

247  288  384  564

212  250  341  496

299  349  449  627

7×2×0.75  7×2×0.75  7×2×1.0  7×2×1.5

1/0.8  1/0.97  1/1.13  1/1.38

13.8  15.3  17.4  19.0

13.3  14.8  17.0  18.5

15.8  17.3  19.5  21.2

242  310  375  512

207  272  333  448

296  368  441  566

技术参数

 产品额定电压(u0/u):300/500v

长期工作温度为70℃

敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃

zui小弯曲半径:无铠装层应不小于电缆外径的6倍,带铠装层的电缆应不小于电缆外径的12倍

在20℃时用直流500v电压试验稳定充电1min后绝缘电阻应不小于2500mω·km

各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路

电缆的线芯和线芯之间以及屏蔽之间应经受50hz,交流2000v电压试验5min不击穿
