介绍:
标 准: | 本产品按标准GB12706-2002或******电工委员会IEC502-1994制造。 | |

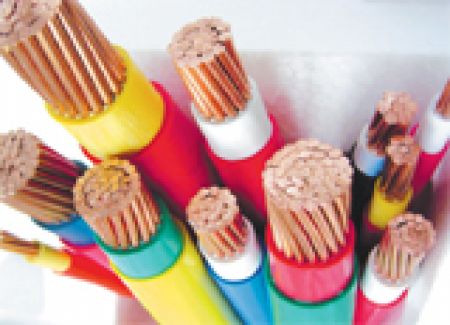

型 号: | YJY YJLV 铜(铝)芯交联聚乙烯绝缘、聚氯乙烯护套电力电缆 YJY22 YJLV22铜(铝)芯交联聚乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆。 | ![]() 产品结构图 |
用 途: | 供固定敷设在额定交流电压UOU为0.6/1kv及以下的室内电缆沟道、管道内的输配电力线路用。 | |
使用特性: | (1)电缆敷设时环境温度不低于0oC,弯曲半径应不小于电缆外径的 10倍。 (2)电缆导体的长期高温度不超过90oC。 (3)短路时(长持续时间不超过5S)电缆导体的高温度不超过250oC。 |
YLV,YJLV 0.6/1KV | ||||||||
标称 截面 | 绝缘 标称 厚度 mm | 近似 外径 | 成品近似重量 | 环境温度25°C 允许截流量 空气中敷设 | 环境温度25°C 允许截流量 埋地土壤热阻系数 (°C厘米/瓦) | |||
铜芯Cu | 铝芯Al | 铜芯Cu | 铝芯Al | 铜芯Cu | 铝芯Al | |||
1.5 | 0.7 | 5.58 | 66 | 57 | 35 | 30 | 47 | 34 |
2.5 | 0.7 | 5.98 | 78 | 63 | 43 | 35 | 63 | 45 |
4.0 | 0.7 | 6.45 | 102 | 77 | 57 | 38 | 82 | 60 |
6.0 | 0.7 | 6.96 | 127 | 90 | 72 | 47 | 101 | 76 |
100 | 0.7 | 8.25 | 183 | 119 | 99 | 62 | 135 | 102 |
16 | 0.7 | 9.30 | 253 | 149 | 131 | 117 | 175 | 135 |
25 | 0.9 | 11.76 | 358 | 199 | 177 | 148 | 225 | 174 |
35 | 0.9 | 12.90 | 466 | 245 | 218 | 181 | 272 | 208 |
50 | 1.0 | 14.50 | 620 | 312 | 266 | 218 | 323 | 247 |
70 | 1.1 | 16.40 | 818 | 386 | 338 | 280 | 397 | 307 |
95 | 1.1 | 18.30 | 1098 | 500 | 416 | 344 | 477 | 367 |
120 | 1.2 | 20.07 | 1349 | 595 | 507 | 401 | 545 | 418 |
150 | 1.4 | 22.08 | 1628 | 703 | 581 | 457 | 614 | 471 |
185 | 1.6 | 24.30 | 2011 | 848 | 696 | 530 | 695 | 535 |
240 | 1.7 | 27.16 | 2589 | 1064 | 818 | 646 | 805 | 631 |
300 | 1.8 | 29.70 | 3216 | 1305 | 943 | 744 | 913 | 717 |
400 | 2.0 | 33.27 | 4088 | 1641 | 1108 | 879 | 1044 | 827 |
500 | 2.2 | 37.40 | 5109 | 2024 | 1246 | 990 | 1217 | 934 |
2x2.5 | 0.7 | 10.8 | 140 | 109 | 37 | 30 | 54 | 38 |
2x4 | 0.7 | 11.7 | 192 | 143 | 48 | 32 | 70 | 51 |
2x6 | 0.7 | 12.7 | 245 | 171 | 61 | 40 | 86 | 65 |
2x10 | 0.7 | 15.3 | 362 | 234 | 84 | 53 | 115 | 87 |
2x16 | 0.7 | 17.4 | 514 | 306 | 113 | 99 | 149 | 115 |
2x25 | 0.9 | 20.7 | 734 | 411 | 150 | 126 | 191 | 148 |
2x35 | 0.9 | 23.0 | 968 | 520 | 185 | 154 | 231 | 177 |
2x50 | 1.0 | 20.4 | 1190 | 555 | 226 | 185 | 275 | 210 |
2x70 | 1.1 | 22.1 | 1591 | 707 | 287 | 238 | 337 | 261 |
2x95 | 1.1 | 26.0 | 2117 | 923 | 354 | 292 | 405 | 312 |
2x120 | 1.2 | 29.0 | 2617 | 111 | 431 | 341 | 463 | 355 |
2x150 | 1.4 | 32.2 | 3239 | 1361 | 494 | 388 | 522 | 400 |
2x185 | 1.6 | 35.6 | 3965 | 1651 | 592 | 451 | 591 | 455 |
2x240 | 1.7 | 39.6 | 5126 | 2122 | 695 | 549 | 684 | 536 |
2x300 | 1.8 | 42.8 | 6312 | 2636 | 802 | 632 | 776 | 609 |
3x1.5 | 0.7 | 10.4 | 10.4 | 118 | 25 | 21 | 33 | 24 |
3x2.5 | 0.7 | 11.3 | 11.3 | 141 | 30 | 25 | 44 | 32 |
3x4 | 0.7 | 12.3 | 12.3 | 179 | 40 | 27 | 57 | 42 |
3x35 | 0.9 | 24.4 | 1253 | 581 | 153 | 127 | 190 | 145 |
3x50 | 10 | 25.5 | 1728 | 776 | 186 | 153 | 226 | 173 |
3x70 | 1.1 | 26.8 | 2323 | 998 | 237 | 196 | 278 | 215 |
3x95 | 1.1 | 30.0 | 3108 | 1316 | 291 | 241 | 334 | 257 |
3x120 | 1.2 | 33.4 | 3852 | 1594 | 355 | 281 | 382 | 293 |
3x150 | 1.4 | 37.6 | 4779 | 1961 | 4047 | 320 | 430 | 330 |
3x185 | 1.6 | 41.8 | 5876 | 2405 | 487 | 371 | 487 | 375 |
3x240 | 1.7 | 46.6 | 7540 | 3042 | 573 | 452 | 564 | 442 |
3x300 | 1.8 | 50.6 | 9305 | 3688 | 660 | 521 | 639 | 502 |
3x4+1x25 | 0.7 | 12.9 | 291 | 202 | 38 | 25 | 54 | 40 |
3x6+1x4 | 0.7 | 14.1 | 391 | 255 | 47 | 31 | 66 | 50 |
3x10+1x6 | 0.7 | 16.8 | 567 | 338 | 65 | 41 | 89 | 67 |
3x16+1x10 | 0.7 | 19.4 | 885 | 474 | 86 | 77 | 115 | 89 |
3x25+1x16 | 0.9 | 23.1 | 1194 | 603 | 117 | 97 | 148 | 115 |
3x35+1x16 | 0.9 | 25.1 | 1489 | 711 | 144 | 119 | 179 | 137 |
3x50+1x25 | 1.0 | 26.8 | 2032 | 918 | 175 | 143 | 212 | 163 |
3x70+1x35 | 1.1 | 30.6 | 2689 | 1140 | 223 | 184 | 261 | 202 |
3x95+1x50 | 1.1 | 35.6 | 3608 | 1499 | 274 | 227 | 314 | 242 |
3x120+1x70 | 1.2 | 38.5 | 4564 | 1864 | 334 | 264 | 359 | 275 |
3x150+1x70 | 1.4 | 42.6 | 5474 | 2214 | 383 | 301 | 404 | 310 |
3x185+1x95 | 1.6 | 47.2 | 6811 | 2742 | 458 | 349 | 458 | 352 |
3x240+1x120 | 1.7 | 53.6 | 8723 | 3472 | 539 | 425 | 530 | 416 |
3x300+1x150 | 1.8 | 58.1 | 10843 | 4286 | 621 | 490 | 601 | 472 |
4x1.5 | 0.7 | 10.3 | 166 | 128 | 22 | 18 | 30 | 21 |
4x2.5 | 0.7 | 11.3 | 219 | 156 | 27 | 22 | 40 | 28 |
4x4 | 0.7 | 12.4 | 362 | 263 | 36 | 24 | 52 | 38 |
4x6 | 0.7 | 13.7 | 402 | 254 | 45 | 30 | 64 | 48 |
4x10 | 0.7 | 16.8 | 617 | 361 | 62 | 39 | 85 | 64 |
4x16 | 0.7 | 19.3 | 901 | 484 | 83 | 74 | 110 | 85 |
4x25 | 0.9 | 23.4 | 1282 | 635 | 112 | 93 | 142 | 110 |
4x35 | 0.9 | 26.1 | 1688 | 792 | 137 | 114 | 171 | 131 |
4x50 | 1.0 | 26.6 | 2278 | 1008 | 168 | 137 | 203 | 156 |
4x70 | 1.1 | 30.5 | 3064 | 1298 | 213 | 176 | 250 | 193 |
4x95 | 1.1 | 33.8 | 4096 | 1707 | 262 | 217 | 300 | 231 |
4x120 | 1.2 | 37.5 | 5080 | 2069 | 319 | 252 | 343 | 263 |
4x150 | 1.4 | 42.1 | 6320 | 2563 | 366 | 288 | 387 | 297 |
4x185 | 1.6 | 46.7 | 7738 | 3110 | 438 | 333 | 438 | 337 |
4x240 | 1.7 | 52.0 | 10046 | 4049 | 515 | 407 | 507 | 340 |
4x300 | 1.8 | 57.5 | 12459 | 4969 | 594 | 468 | 575 | 452 |
YJV22 YJLV 0.6/1KV | ||||
称截面 | 绝缘标称厚度 | 近似外径 | 成品近似重量 | |
铜芯 Cu | 铝芯Al | |||
10 | 0.7 | 12.3 | 300 | 237 |
16 | 0.7 | 13.3 | 386 | 282 |
25 | 0.9 | 15.0 | 511 | 352 |
35 | 0.9 | 16.1 | 630 | 409 |
50 | 1.0 | 17.7 | 801 | 493 |
70 | 1.1 | 19.6 | 1028 | 596 |
95 | 1.1 | 81.5 | 1336 | 738 |
120 | 1.2 | 23.3 | 1601 | 847 |
150 | 1.4 | 25.3 | 1909 | 984 |
185 | 1.6 | 27.5 | 2331 | 1168 |
240 | 1.7 | 30.6 | 2953 | 1426 |
300 | 1.8 | 34.5 | 3984 | 2072 |
400 | 2.0 | 38.1 | 4920 | 2472 |
400 | 2.2 | 42.0 | 6028 | 2943 |
630 | 2.4 | 46.4 | 7496 | 3559 |
2x1.5 | 0.7 | 13.2 | 273 | 255 |
2x2.5 | 0.7 | 14.0 | 318 | 287 |
2x4 | 0.7 | 14.9 | 372 | 328 |
2x6 | 0.7 | 15.9 | 442 | 368 |
2x10 | 0.7 | 18.5 | 319 | 191 |
2x16 | 0.7 | 20.6 | 774 | 566 |
2x25 | 0.9 | 23.9 | 1029 | 706 |
2x35 | 0.9 | 26.2 | 1292 | 844 |
2x50 | 1.0 | 23.6 | 1609 | 974 |
2x70 | 1.1 | 25.5 | 2223 | 1340 |
2x95 | 1.1 | 30.6 | 2834 | 1639 |
2x120 | 1.2 | 33.4 | 3393 | 1887 |
2x150 | 1.4 | 36.6 | 4141 | 2262 |
2x185 | 1.6 | 40.4 | 4959 | 2645 |
2x240 | 1.7 | 44.6 | 6266 | 3262 |
2x300 | 1.8 | 48.2 | 7585 | 3908 |
3x1.5 | 0.7 | 13.6 | 307 | 279 |
3x2.5 | 0.7 | 14.5 | 364 | 317 |
3x4 | 0.7 | 15.5 | 436 | 362 |
3x6 | 0.7 | 16.6 | 531 | 420 |
3x10 | 0.7 | 19.4 | 722 | 531 |
3x16 | 0.7 | 21.6 | 1022 | 675 |
3x25 | 0.9 | 25.2 | 1283 | 788 |
3x35 | 0.9 | 27.6 | 1608 | 937 |
3x50 | 1.0 | 28.1 | 2377 | 1425 |
3x70 | 1.1 | 31.6 | 3046 | 1721 |
3x95 | 1.2 | 34.6 | 3910 | 2119 |
3x120 | 1.4 | 38.2 | 4760 | 2502 |
3x150 | 1.6 | 42.6 | 5831 | 3013 |
3x185 | 1.7 | 46.8 | 7012 | 3541 |
3x240 | 1.8 | 51.8 | 8830 | 4332 |
3x300 | 0.7 | 56.2 | 10789 | 5171 |
3x4+1x2.5 | 0.7 | 16.1 | 483 | 394 |
3x6+1x4 | 0.7 | 17.3 | 605 | 469 |
3x10+1x6 | 0.7 | 20.0 | 813 | 584 |
3x16+1x10 | 0.7 | 22.6 | 1168 | 756 |
3x25+1x16 | 0.9 | 26.3 | 1513 | 922 |
3x35+1x16 | 0.9 | 28.3 | 1842 | 1065 |
3x50+1x25 | 1.0 | 31.6 | 2754 | 1641 |
3x70+1x35 | 1.1 | 35.4 | 3529 | 1980 |
3x95+1x50 | 1.2 | 40.4 | 4600 | 2492 |
3x120+1x70 | 1.4 | 43.5 | 5653 | 2953 |
3x150+1x70 | 1.6 | 47.8 | 6635 | 3376 |
3x185+1x95 | 1.7 | 52.6 | 8194 | 4125 |
3x240+1x120 | 1.8 | 59.0 | 10361 | 5111 |
3x300+1x150 | 0.7 | 63.9 | 13635 | 6078 |
4x1.5 | 0.7 | 13.5 | 304 | 266 |
4x2.5 | 0.7 | 14.5 | 383 | 320 |
4x4 | 0.7 | 15.9 | 559 | 460 |
4x6 | 0.7 | 16.9 | 620 | 471 |
4x10 | 0.7 | 20.0 | 872 | 617 |
4x16 | 0.7 | 22.5 | 1191 | 774 |
4x25 | 0.9 | 26.6 | 1615 | 967 |
4x35 | 0.9 | 29.5 | 2052 | 1156 |
4x50 | 1.0 | 31.4 | 3006 | 1737 |
4x70 | 1.1 | 35.5 | 3875 | 2108 |
4x95 | 1.1 | 38.8 | 5041 | 2652 |
4x120 | 1.2 | 42.9 | 6129 | 3119 |
4x150 | 1.4 | 47.0 | 7464 | 3707 |
4x185 | 1.6 | 52.1 | 9046 | 4418 |
4x240 | 1.7 | 57.8 | 11528 | 5531 |
4x300 | 1.8 | 63.7 | 14142 | 6652 |
