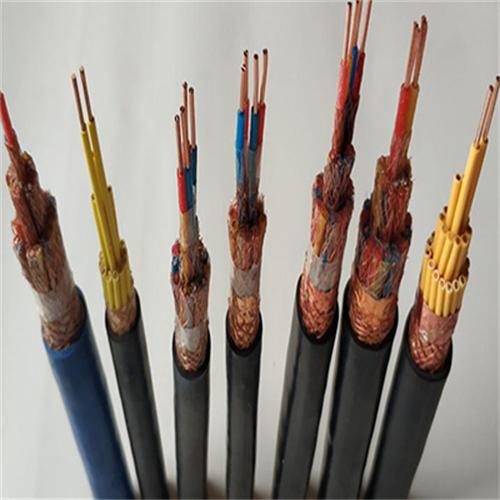

- 商品名称：DCS用计算机信号电缆
- 添加时间：2024-01-02 09:36:13
- 电 话：0550-7311277
邮 箱：1045779281@qq.com
一，DCS用计算机信号电缆用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝缘采用具有K氧化性能的K型B类密度低聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。
二，DCS用计算机电缆长期工作温度为70℃
1，敷设时环境温度不低于：固定敷设-40℃,非固定敷设-15℃。
2，zui小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍，
3，在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km，各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路，电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击穿.
三，DCS用计算机信号电缆结构
标称截面 | 导体结构 | 20℃导体电阻（Ω/Km） | 绝缘厚度 | 火花试 | 工作交流 | ||
种类 | 根数/线径 | 不镀锡 | 镀锡 | ||||
0.50 | 1 | 1/0.8 | 36.0 | 36.7 | 0.60 | 6000 | 2000 |
0.50 | 2 | 7/0.30 | 36.0 | 36.7 | |||
0.50 | 3 | 16/0.20 | 39.0 | 40.1 | |||
0.75 | 1 | 1/0.97 | 24.5 | 24.8 | 0.60 | ||
0.75 | 2 | 7/0.37 | 24.5 | 24.8 | |||
0.75 | 3 | 24/0.20 | 26.0 | 26.7 | |||
1.00 | 1 | 1/1.13 | 18.1 | 18.2 | 0.7 | ||
1.00 | 2 | 7/0.43 | 18.1 | 18.2 | |||
1.00 | 3 | 32/0.20 | 19.5 | 20.0 | |||
1.50 | 1 | 1/1.38 | 12.1 | 12.2 | 0.7 | ||
1.50 | 2 | 7/0.52 | 12.1 | 12.2 | |||
1.50 | 3 | 30/0.25 | 13.3 | 13.7 | |||
2.5 | 1 | 1/1.78 | 7.41 | 7.56 | 0.7 | ||
2.5 | 2 | 7/0.68 | 7.41 | 7.56 | |||
2.5 | 3 | 49/0.26 | 7.98 | 8.21 | |||
