介绍:
屏蔽电缆KVVRXPX -2*2*1.0广泛应用于干燥或潮湿的室内,往复自由弯曲移动无强制拉力的拖链系统中。如机床加工设备、物流输送系统、港口机械、成套设备安装工程。屏蔽电缆KVVRXPX -2*2*1.0产品特点:
可根据客户要求定做彩色线芯或编码线芯。
采用更优PVC混合料,减小了电缆外径降低对安装空间的要求。

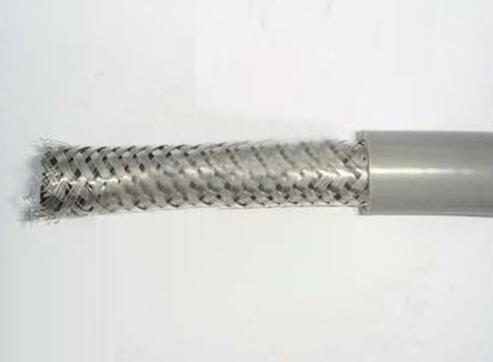

整体镀锡铜丝编织屏蔽,以防止外部高频电磁干扰。
设计使用循环弯曲寿命为500W次,实际使用已超过600W次。
线缆结构:
导体:采用多股细绞和精绞成束细一J无氧铜丝作导体,符合DIN VDE 0295等J6
J缘:更优PVC混合体 颜色:彩色线芯或编码线芯 ≥3芯加黄绿芯线
屏蔽:镀锡铜丝编织,屏蔽密度≥80%
护套:更优PVC混合体 颜色:黑色、灰色、橙色
屏蔽电缆KVVRXPX -2*2*1.0电气特性:
额定电压:U0/U < 0.5mm2 300/300 V
≥ O.5mm2 300/500 V
测试电压: U 3000V符合DIN VDE 0281D2部分
温度范围:℃ 移动安装:-5℃~+70℃
固定安装:-30℃~+70℃
持续运动时的小弯曲半径:10× 电缆外径
适用范围:屏蔽电缆KVVRXPX -2*2*1.0适用于交流额定电压450/750V及以下控制、监控回路及保护线路使用特性:
1、导体长期允许工作温度为70℃。
2、敷设时环境温度≥0℃。
3、小弯曲半径:
4、无铠装层电缆,应不小于电缆外径的6倍。
5、有铠装或铜带屏遮结构电缆,应不小于电缆外径的12倍。
6、有屏遮结构的软电缆,应不小于电缆外径的6倍。
二.产品型号、M称、适用范围
型号M称适用范围
KVVP 铜芯PVCJ缘PVC护套编织屏蔽控制电缆
KVVRP 铜芯PVCJ缘PVC护套编织屏蔽控制软电缆
KVVRXPX 镀锡丝导体氯乙烯J缘PVC护套镀锡丝编织屏蔽控制软电缆
Kvvp1 铜芯PVCJ缘铜丝缠屏PVC护套控制电缆
用于强电控制系统
KVVP1-22 铜芯PVCJ缘铜丝缠绕屏蔽钢带铠装氯乙烯护套控制电缆
一般用于强电控制、亦可用于弱电控制系统
KVVP2 铜芯PVCJ缘铜带屏蔽PVC护套控制电缆
用于弱电控制系统或强电磁场干扰区
KVVP2-22 铜芯PVCJ缘铜屏蔽钢带铠装PVC护套控制电缆
用于弱电控制系统或强电磁场干扰区
KVVP2-22-1 铜芯PVCJ缘铜带屏蔽钢带铠装铜丝PVC护套控制电缆
主要用于500KV 变电站强电磁场干扰区
三.产品规格
电缆型号标称截面与芯数
1mm2 1.5 mm2 2.5 mm2 4 mm2 6 mm2 10 mm2
KVVP 2~61 2~61 2~61 2~14 2~14 2~10
KVVP1-22 7~61 4~61 4~61 4~14 4~14 4~10
KVVP2 4~61 4~61 4~61 4~14 4~14 4~10
KVVP2-22 7~61 4~61 4~61 4~14 4~14 4~10
KVVP2-22-1 4~61 4~61 4~14 4~14 4~10
注:推荐的芯片数系列为:2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、和61芯
