屏蔽电缆
pbdl

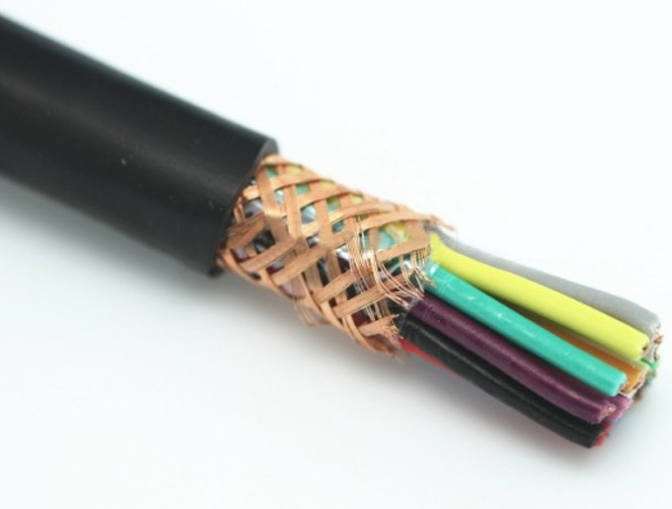

  • 商品名称:KFP氟塑料耐高温控制屏蔽电缆
  • 添加时间:2024-01-17 09:42:31
  •
  • 电 话:0550-7311277
    邮 箱:1045779281@qq.com
介绍:
      一:产品特点及用途:KFP氟塑料耐高温控制屏蔽电缆适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线,具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能,适合冶金、电力、石化等行业。

  二:产品执行标准 企业标准,阻燃耐火特性试验执行GB12666-90标准

  三:KFP氟塑料耐高温控制屏蔽电缆使用特性 1. 交流额定电压:U0/U 450/750KV 2. ***高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃ 可溶性聚四氟乙烯(PFA)绝缘不超过260℃ 3. ***低环境温度:聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃ 氟塑料及硅橡胶护套:固定敷设-60℃,非固定敷设-20℃ 4. 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。 5. 电缆允许弯曲半径:非铠装电缆***小为电缆外径的6倍 铜带屏蔽或钢带铠装电缆***小为电缆外径的12倍 氟塑料绝缘和护套电缆***小为电缆外径的8倍

  四:基本型号及名称

  (ZR192-)KFF 氟46(进口PFA)绝缘和护套控制电缆

(ZR192-)KFFP 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制电缆

(ZR192-)KFFR 氟46(进口PFA)绝缘和护套控制软电缆

(ZR192-)KFF22 氟46(进口PFA)绝缘和护套钢带铠装控制电缆

(ZR192-)KFFRP 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制软电缆

(ZR192-)KFFP1 氟46(进口PFA)绝缘和护套镀锡铜编织屏蔽控制软电缆

(ZR192-)KFFP2 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制电缆

(ZR192-)KFFRP2 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制软电缆

(ZR192-)KFV 氟46(进口PFA)绝缘聚氯乙烯护套控制电缆

(ZR192-)KFVR 氟46(进口PFA)绝缘聚氯乙烯护套控制软电缆

(ZR192-)KFVP 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆

(ZR192-)KFVRP 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆

(ZR192-)KFVP2 氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆

(ZR192-)KFV22 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制电缆

(ZR192-)KFRV22 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制软电缆

 (ZR192-)KFVP2-22 氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆

(ZR192-)KFGR(YGC-KF46R) 氟46(进口PFA)绝缘硅橡胶护套控制软电缆

(ZR192-)KFGPR(YGC-KF46RP) 氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控制软电缆

  备注:采用进口PFA材料型号前加ZR192,需要阻燃护套型号前加ZR,导体线芯中铜丝可以采用镀锡。

  五:代号名称和含义 表2 项目 代号 说明 阻燃特性 ZR 分A、B、C级阻燃 系列代号 K 控制电缆 绝缘材料 F 聚全氟乙丙烯(F46)***高工作温度200℃ 可溶性聚四氟乙烯(PFA)***高为260℃(型号前加ZR192) 护套材料 F 聚全氟乙丙烯(F46)***高工作温度200℃ 可溶性聚四氟乙烯(PFA)***高为260℃(型号前加ZR192) V 聚氯乙烯 G 硅橡胶 屏蔽材料 P 铜丝编织屏蔽 P1 镀锡铜丝屏蔽 P2 铜带绕包屏蔽 P3 铝塑绕包屏蔽 铠装材料 22 钢带铠装聚氯乙烯护套 23 钢带铠装聚乙烯护套 32 钢丝铠装聚氯乙烯护套 33 钢丝铠装聚乙烯护套 导体结构 A 单股导体 B 7股绞合导体 R 多股绞合导体

  六:主要技术指标 1. 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3 2.20℃时绝缘电阻不小于500MΩ/KM 3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
