介绍:

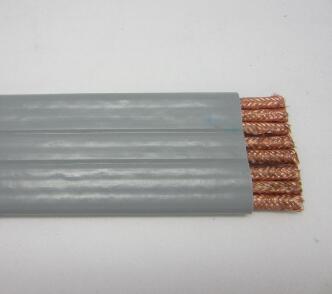

TRVVB 拖链柔性扁电缆
适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如现机械代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械(人)手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等的室内外环境不需要屏蔽的场所。
产品结构
导线:多股超精细绞无氧铜丝,符合CDE0295CLASS6标准
绝缘:特殊混合PVC绝缘
颜色代码:≤0.5mm颜色表示,棕、黑、蓝、紫、粉红、橙色;
≥0.5mm黑色数字白色号码编号,3芯以上带有蓝绿接地线(黄绿可选)
线芯结构:防扭结分层,或分组式间隙填充
屏蔽:/
外护套:特殊改性PVC护套
内护套:改性低粘度强力挤压力内护套,PVC材质,耐油。
护套颜色:外护套:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)
特性与符合性
移动特性:▲敷设行程0m,加速度60M/S2,移动速度7m/S
▲弯曲寿命:80次/分钟,>600万次
特性: ▲防浅水、防油、抗紫外线、耐候性
▲耐寒、耐磨性、能承受较重的机械外力
技术参数
额定电压:截面<0.5m㎡:300/300V
截面≥0.5m㎡:300/500V
测试电压:2000V
Z小弯曲半径
固定敷设:5XD
移动安装:当行程<10米时,弯曲半径为8XD
当行程≥10米时,弯曲半径为10XD
使用温度
固定敷设:-40至+90℃
移动安装:-30至+90℃
抗辐射强度:80000000cJ/Kg
