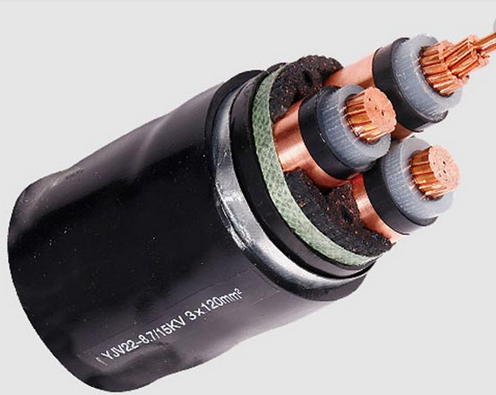

- 商品名称：低烟无卤电缆WDZ-YJY22-3*185
- 添加时间：2024-06-03 09:30:36
- 电 话：0550-7311277
邮 箱：1045779281@qq.com
一.使用范围
低烟无卤电缆WDZ-YJY22-3*185广泛应用于核电站、地铁车站、交换机及计算机控制中心、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等，以及人员较集中，空气密度低的场所。
二.产品特点
低烟无卤电缆WDZ-YJY22-3*185燃烧时烟度甚少，无腐蚀性气体逸出。使用特征：
1.电缆额定电压：交流聚烯烃UO/U为0.6/1KV
2.电缆长期工作温度为：-20℃－90℃，-40℃－105℃
3.推荐弯曲半径：无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
三.代号说明
WDZ-YJY 铜芯交联聚乙烯绝缘聚乙烯护套低烟无卤阻燃电力电缆
WDZ-YJE 铜芯交联聚乙烯绝缘聚烯氢护套低烟无卤阻燃电力电缆
WDZ-YJY22 铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套低烟无卤阻燃电力电缆
WDZ-YJE22 铜芯交联聚乙烯绝缘钢带铠装聚烯氢护套低烟无卤阻燃电力电缆
WDZN-YJY 铜芯交联聚乙烯绝缘聚乙烯护套低烟无卤阻燃耐火电力电缆
WDZN-YJE 铜芯交联聚乙烯绝缘聚烯氢护套低烟无卤阻燃耐火电力电缆
WDZN-YJY22 铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套低烟无卤阻燃耐火电力电缆
WDZN-YJE22 铜芯交联聚乙烯绝缘钢带铠装聚烯氢护套低烟无卤阻燃耐火电力电缆
四. WDZ-YJY22 WDZ-YJE22 WDZN-YJE22清洁环保铠装电缆代号说明
项目名称 | 代号 | 代号说明 |
阻燃特性 | WD | 无卤低烟阻燃 |
绝缘材料 | YJ | 交联聚乙烯 |
导体材质 | T | 铜 |
内护层/护套材料 | E | 聚烯烃 |
铠装材料 | 2 | 双钢带 |
外护套材料 | 2 | 聚氯乙烯 |
耐温等级 | 90 | 导体长期允许Z高工作温度为90℃ |
导体型式 | 1 | 非紧压圆型 |
额定电压 | 0.6/1kV | 额定电压0.6/1kV |
执行标准 | GB/T 12706.1-2008 | GB/T 12706.1-2008标准 |
附加标准 | GB/T 19666-2005 | GB/T 19666-2005 标准 |
五..产品参数
规格 | 导体结构 | 导体外径(mm) | 绝缘厚度(mm) | 包带规格(mm) | 内护套厚度(mm) | 铠装规格(mm) | 外护套厚度(mm) | 参考外径(mm) | 参考重量(kg/km) |
2×120 | 24/2.52 | 8.9×20.8 | 1.2 | 60×0.20 | 1.2 | 30×0.50 | 2.1 | 31.8 | 3167.9 |
2×150 | 30/2.52 | 10.0×23.1 | 1.4 | 60×0.20 | 1.2 | 30×0.50 | 2.3 | 35.2 | 3855.4 |
2×185 | 37/2.52 | 11.1×25.7 | 1.6 | 60×0.20 | 1.4 | 30×0.50 | 2.4 | 38.8 | 4677.6 |
2×240 | 48/2.52 | 12.5×29.1 | 1.7 | 60×0.20 | 1.4 | 35×0.50 | 2.6 | 42.4 | 5837.0 |
2×300 | 61/2.52 | 15.0×32.2 | 1.8 | 60×0.20 | 1.6 | 35×0.50 | 2.7 | 48.4 | 7296.2 |
