用途：本产品（JB/T3302-1999）适于作承受机械负荷进行电气测量的油矿探测电缆，诸如用于各类油、气井的测井、射孔、取芯作业；也可用于海洋调查，河流、港湾、水利水文测量，煤田地质勘探，地热测井等方面，作为挂重仪器测量用连接线。

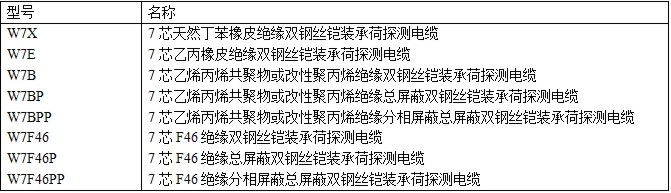

型号、名称见表1
                                             表1

注：型号含义，W7—七芯承荷探测电缆系列；X—天然丁苯橡皮绝缘；E—乙丙橡皮绝缘；B—乙烯丙烯共聚物或改性聚丙烯材料绝缘；F46—氟塑料绝缘；PP—分享屏蔽+总屏蔽；P—总屏蔽

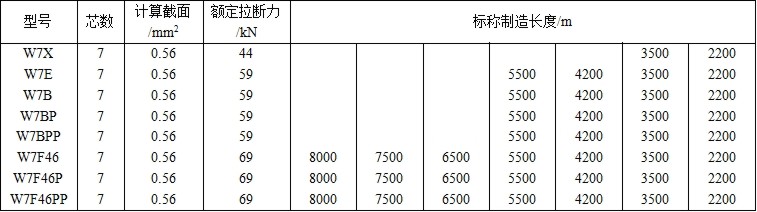

规格及制造长度：见表2
                                           表2

技术要求、性能参数：
1）铜芯导体结构为7×0.32mm，绞合节距比不大于12倍。绞合方向为右向。
注：乙烯丙烯共聚物或酸性聚丙烯绝缘的导体应为镀锡线。
2）各型电缆的绝缘标称厚度应符合表3规定。
                                             表3

3）屏蔽、成缆，W7BPP、W7F46PP型电缆的绝缘上应涂敷或挤包半导电层；线芯绞合成缆是方向应为左向。无屏蔽电缆缆芯上应包覆相应的耐热等级垫层材料。
4）铠装层用钢丝应采用符合GB/T8919中有特号韧性的镀锌钢丝组成。内层铠装钢丝直径1.0mm，外层1.20mm。铠装方向要求：内层右向，外层左向。铠装层上均应涂有一层防锈酯涂料。
5）电缆的标称外径为12.0mm。塑料绝缘电缆的外径允许偏差为+5%；橡皮绝缘电缆的外径偏差+7%。

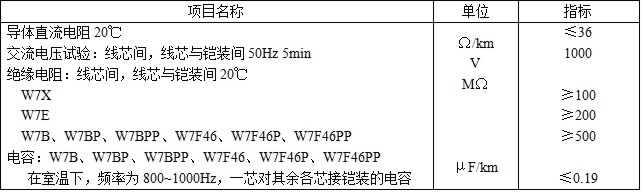

6）成品电缆的电气性能，应符合表4的规定。

                                          表4
7）除W7X型外，其他型号的电缆都应经受高温绝缘电阻试验。W7F46，W7F46P，W7F46PP型电缆的绝缘电阻应不小于5MΩ/km。其余型号的电缆应不小于2.5MΩ/km。
8）电缆的拉断力与伸长率
  a）电缆的拉断力应不低于表2的规定；
  b）电缆的残余伸长率应不大于0.2%。
9）W7E、W7B、W7BP、W7BPP、W7F46、W7F46P、W7F46PP型电缆的绝缘线芯应经受高温高水压试验，试验后绝缘线芯的绝缘电阻均应不小于2.5MΩ/km。

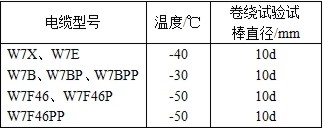

10）电缆的绝缘线芯应能经受表5规定的低温卷绕试验，不开裂。
                   表5

11）成品电缆各项性能试验方法与检验操作规则，均按JB/T3302标准的有关条款规定执行。
使用条件：

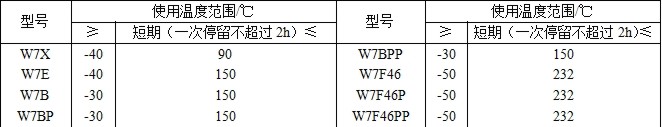

1）电缆的允许使用温度范围，见表6.
                                         表6

2）绞车滚筒直径应不小于400mm，井口滑轮，天滑轮，地滑轮的弯曲半径应小于230mm，滑轮槽应与电缆外径相适应。
包装、标志及交货要求：电缆应紧密整齐地缠绕在电缆盘心直径不小于电缆外径的50倍的电缆盘上，不应有松弛交叉，电缆两端应包封，里面一端应伸出盘外。电缆盘应符合JB/T8137的规定。电缆中应有制造厂的专用标志线，或每隔300mm以内即有制造厂名称和制造年份的标志带。电缆的标志长度应按上述表2规定，其长度偏差在-2%~3%之间。
