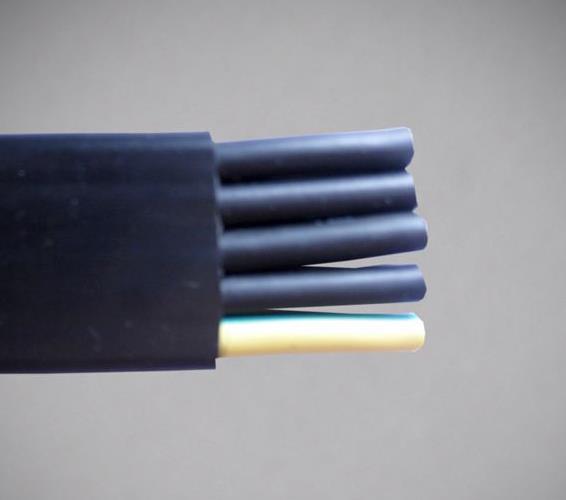

  • 商品名称:YFFBP扁型耐寒电缆
  • 添加时间:2024-07-02 09:08:33
  •
  • 电 话:0550-7311277
    邮 箱:1045779281@qq.com
介绍:
YFFBP扁型耐寒电缆 产品执行标准:电缆主要性能(符合Q/ZB01-2002)


技术性能

1、扁电缆执行标准阻燃耐火特性试验执行GB12666-90要求。

2、使用特性 1. 交流额定电压:U0/U 0.6/1KV zui高工作温度: 180℃ zui低环境温度:固定敷设-60℃。2. 扁电缆安装敷设温度应不低于-25℃。 3. 电缆允许弯曲半径:电缆zui小为电缆外径的15倍。

电缆额定工作电压交流450/750V及以下。
电缆使用环境温度为-40℃~70℃。
电缆zui小弯曲半径为电缆小边长度的10倍。
各截面导电线芯20℃直流电阻zui大值(Romax)如下:(符合GB/T3956-1997)

截面mm2

0.75

1

1.5

2.5

4

6

10

16

25

35

50

70

95

120

150

185

240

Romax
(Ω/km)

26.0

19.5

13.3

7.98

4.95

3.30

1.91

1.21

0.780

0.551

0.386

0.272

0.206

0.161

0.129

0.106

0.0801

各截面绝缘线芯70℃绝缘电阻zui小值(Rimin)如下:(符合GB5023-1997)

截面mm2

0.75

1

1.5

2.5

4

6

10

16

25

35

50

70~95

120~185

240

Romax(MΩ.m)

11

10

10

9

7

6

5.6

4.6

4.4

3.8

3.7

3.2

2.9

2.8

成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。
绝缘及护套zui小抗拉强度10N/mm2,zui小断裂伸长率150%,-40℃低温卷绕无裂痕,-40℃低温拉伸zui小伸长率20%。

不同环境不同温度载流量校正系数

10

15

20

25

30

35

40

Ki

1.41

1.35

1.29

1.22

1.15

1.08

1.00

45

50

55

60

65

70


Ki

0.91

0.82

0.71

0.58

0.41

0.18


应用领域:

产品用途扁电缆使用于工作电压450/750V级以下,环境温度-40~70℃的起重、运输、机械、电气、矿山等行业各种移动动力装置的电源连接及控制信号照明等。使用范围扁电缆使用于工作电压450/750V级以下,环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。具有以下特点:绝缘和护套等用丁晴复合物。提高电缆柔软特性及防腐耐寒等性能。可按顾客需要,在线芯两侧增加钢丝绳或其他承力元件。

型号说明:丁晴聚氯乙烯绝缘及护套扁平形软电缆

1、扁电缆的结构特点

2、导电线芯采用软结构,确保电缆柔软性能好。

3、绝缘和保护层材料采用丁聚物,提高电缆柔软特性和防腐、耐寒特性。

4、绝缘线芯分色,为敷设安装提供方便。

5、可按顾客需要,在缆芯两侧增加钢丝绳或其他承力元件(YFFBJ型)

YFFB

普通型

YFFBP

屏蔽性

YFFBJ

加强型

YFFB-TH

三防型
