补偿导线
bcdx
  • 商品名称:K分度高温屏蔽补偿导线
  • 添加时间:2022-08-26 11:06:44
  •
  • 电 话:0550-7311277
    邮 箱:1045779281@qq.com
介绍:

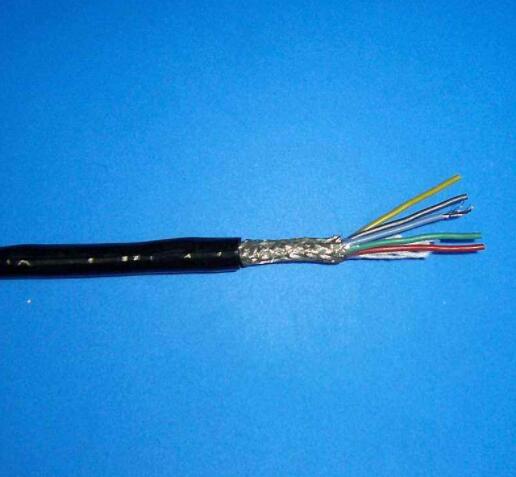

KX-HF4 K型高温屏蔽补偿导线

补偿导线

补偿导线按热电特性的允差不同分为精密级(符号S)和普通级(符号无)。



补偿导线产品使用特性:补偿导线可以在-60~260℃环境下工作,是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。



产品标准: 补偿导线:GB/T4989-94



补偿电缆:Q/ 3 20831SQL07-96 使用特性: 使用温度:耐热级:-65~ 200℃及-65~ 260℃两种;



普通级:-40~ 70℃及-40~ 105℃两种;



小弯曲半径:补偿导线:不小于导线外8倍;



产品标准: 热电偶补偿导线:GB/T4989-94



热电偶补偿电缆:Q/ 3 20831SQL07-96 使用特性: 使用温度:耐热级:-65~ 200℃及-65~ 260℃两种;



普通级:-40~ 70℃及-40~ 105℃两种;



小弯曲半径:补偿导线:不小于导线外8倍;



补偿电缆:有铠装时不小于电缆外径的12倍,无铠装时不小于电缆外径6倍

型号名称

补偿电缆

型 号 名 称



KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆



KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆



KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆



KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆



KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆



KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆



KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆



KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆



KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆



KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆



KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆



KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆



KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆



KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆



注:



1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX,只需改写型号的项,如EX-FF EX-FPF等。



2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可,如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆。



3、还有一些特制的聚四氟乙烯与玻璃丝复合绝缘及护套的高温补偿电缆,如:KXHF4

技术指标

型号热电偶 分度号配用 热电偶补偿导线合金丝绝缘层着色

正极负极正极负极


BCB铂铑30-铂铑6
SCS铂铑10-铂SPC(铜)SNC(铜镍0.6)绿
RCR铂铑13-铂RPC(铜)RNC(铜镍0.6)绿
KCK镍铬-镍硅KPC(铁镍)KNCA((铜镍22)
KCBKPCB(铜)KNCB(铜镍40)

KXKPX(镍铬10)KNX(镍硅3)

NCN镍铬硅-镍硅NPC(铁镍)NNC(铜镍18)
NXNPX(镍铬14硅)NNX(镍硅4)

EXE镍硅-铜镍EPX(镍铬10)ENX(铜镍45)
JXJ铁-铜镍JPX(铁)JNX(铜镍45)
TXT铜-铜镍TPX(铜)TNX(铜镍45)
WC3/25WRe3-WRe25钨铼3-钨铼25WPC3/25WNC3/25
WC5/26WRe5-WRe26钨铼5-钨铼26WPC5/26WNC5/26
