补偿导线
bcdx

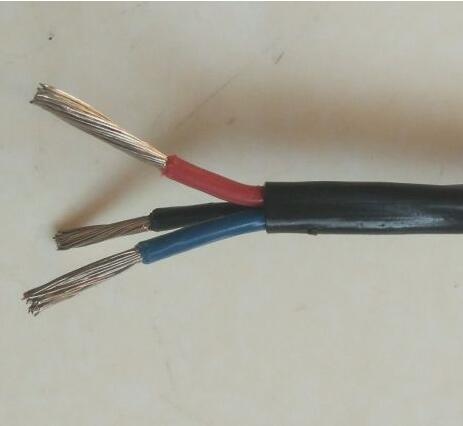

  • 商品名称:高温补偿导线ZR-KCHF4P
  • 添加时间:2022-08-27 17:15:46
  •
  • 电 话:0550-7311277
    邮 箱:1045779281@qq.com
介绍:

高温补偿导线

一定温度范围内,具有与其匹配的热电动势标称值相同的一对带绝缘包覆的导线叫补偿导线。用它们连接热电阻与测量装置,以补偿热电阻连接处的温度变化所产生的误差。

高温补偿导线特点:

①特性稳定,电绝缘性能好,使用寿命长。

②柔软,弯曲性能能好,使用方便。

高温补偿导线的引线主要有三种方式

  1二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合

  2三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的较常用的引线电阻。

  3四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响,主要用于高精度的温度检测。

  热电阻采用三线制接法。采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻,其连接导线(从热电阻到中控室)也成为桥臂电阻的一部分,这一部分电阻是未知的且随环境温度变化,造成测量误差。采用三线制,将导线一根接到电桥的电 源端,其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上,这样消除了导线线路电阻带来的测量误差。工业上一般都采用三线制接法。热电偶产生的是毫伏信号,不存在这个问题。
